名称单法兰轴式静态扭矩传感器,扭矩传感器厂家

单法兰轴式静态扭矩传感器采用一端轴一端法兰设计,由于出色的稳定性、较高的测量精度和较高的性价和更加简单的监控方式比而受到用户的赞誉。应用包括电动机,液压泵,汽车变速箱,转向系统和飞机执行器的测试。反作用力矩传感器均提供≈1.0mV/V输出信号或模拟量信号可输入我们的任何数字显示仪表。
服务热线 :1800-2922-997
在线咨询
扫一扫,与微信对接咨询
厂家实力有效保修质量保障

单法兰轴式静态扭矩传感器,扭矩传感器厂家

  • 产品详情
  • 规格参数
  • 相关问题
在线咨询

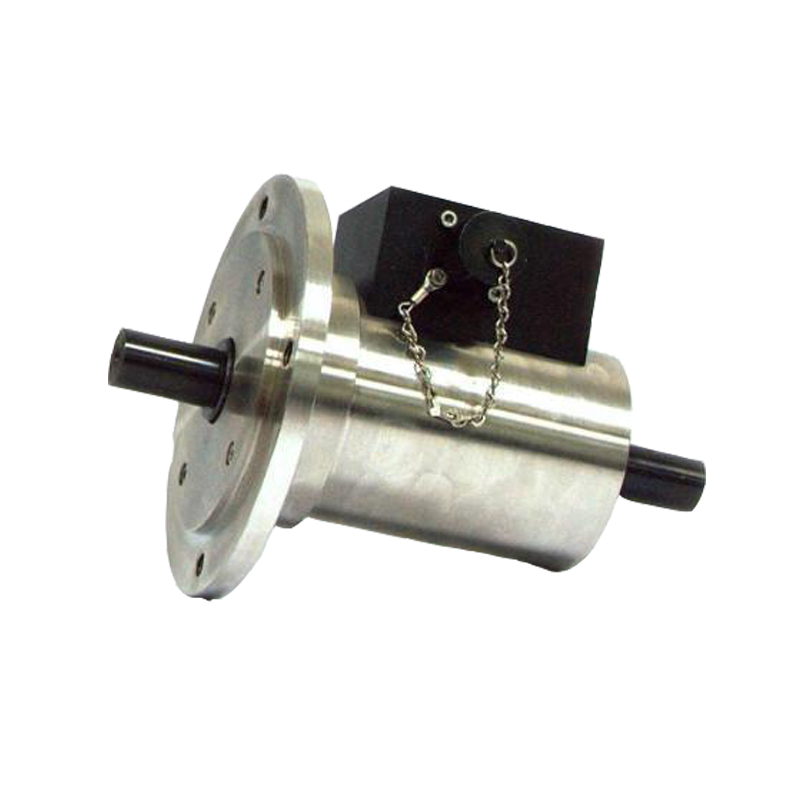

单法兰轴式静态扭矩传感器采用一端轴一端法兰设计,由于出色的稳定性、较高的测量精度和较高的性价和更加简单的监控方式比而受到用户的赞誉。安装时是一端固定,另一端受力,传感器的测量弹性体不参与相对运动,测试弹性体受的是相对反作用力。反作用扭矩传感器系列产品具有平行轴连接,用于在线直接驱动测量。应用包括电动机,液压泵,汽车变速箱,转向系统和飞机执行器的测试。反作用力矩传感器均提供≈1.0mV/V输出信号或模拟量信号可输入我们的任何数字显示仪表。

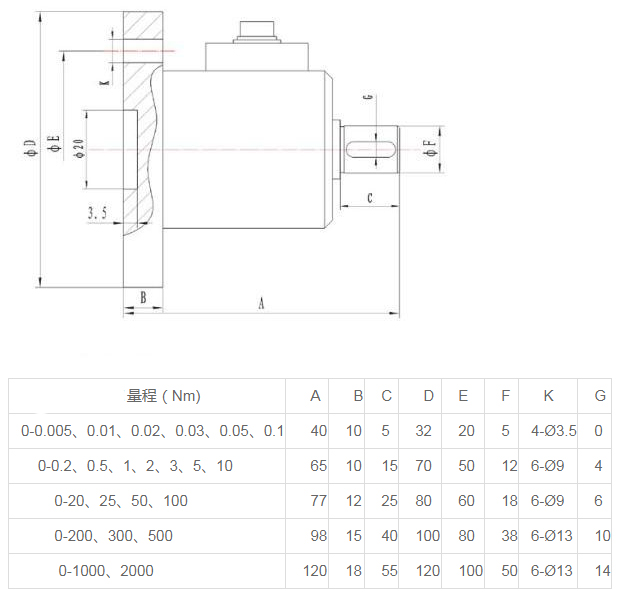

单法兰轴式静态扭矩传感器技术参数


测量范围:2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、0KN.m、20KN.m、30KN.m、40KN.m、60KN.m、100KN.m
外供电源:5- 24VDC、±15VDC、24VDC
输出信号:≈1mV / V、5-15KHz、4-20mA、0-20mA、0-5V、0-10V
测量精度:±0.5%F.S ; ±0.2%F.S ; ±0.1%F.S
过载能力:120%~150%F.S
响应频率:100μs
工作温度:-20°~ +60°
重 复 性:±0.1% F.S
非 线 性:±0.1% F.S
零点温飘:±0.2% F.S

单法兰轴式静态扭矩传感器测量原理: 将专用的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。本系统的能源输入及信号输出是由两组带间隙的特殊环型变压器承担的,因此实现了无接触的能源及信号传递功能。


应用范围:1.检测发电机,电动机,内燃机等旋转动力设备输出扭矩及功率。

定制:单法兰轴式静态扭矩传感器,扭矩传感器厂家
