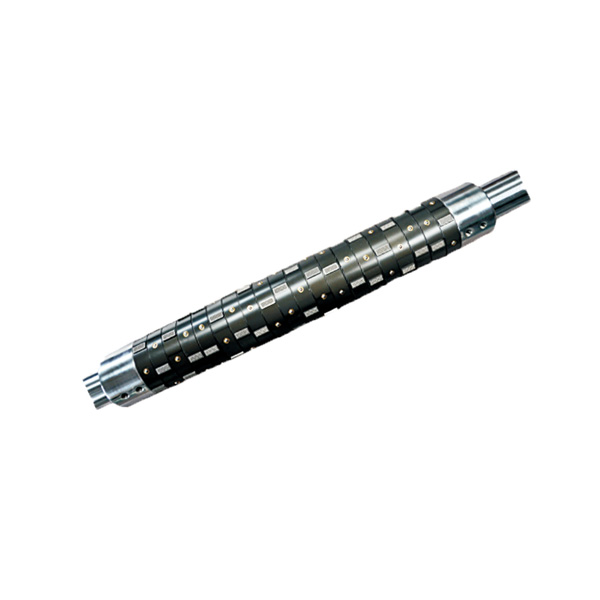

名称滑差轴(滑差式气涨轴)

滑差轴(滑差式气涨轴)主要有芯轴、气囊、滑差套等零件组成,气涨轴特殊分段,独立打滑及扭力设定结构,主要用在分条产品质量要求比较高、速度比较快的分条设备中。
服务热线 :1800-2922-997
在线咨询
扫一扫,与微信对接咨询
厂家实力有效保修质量保障

滑差轴(滑差式气涨轴)

  • 产品详情
  • 规格参数
  • 相关问题
在线咨询

滑差轴(滑差式气涨轴)主要有芯轴、气囊、滑差套等零件组成,气涨轴特殊分段,独立打滑及扭力设定结构,主要用在分条产品质量要求比较高、速度比较快的分条设备中。 滑差轴(滑差式气涨轴)特点是收卷宽度非常小但收卷精度要求很高,主要广泛应用于涂布机、分条机等设备上面。在定制此类滑差气胀轴的时候需提供外形尺寸、气嘴位置、公差等级等具体要求,一般情况下都是根据客户提供的图纸进行生产。





空气进入气囊内部造成空气膨胀,推动每一扭力组向外扩张且根据充气压力之大小来设定和每一扭力组之滑转扭力值,便于控制分条机上每一卷材料卷取时张力调节。滑差式气涨轴能解决分条每一卷材料因厚薄及张力不均所造成的脱卷现象,进而有效提高产品质量及工效。

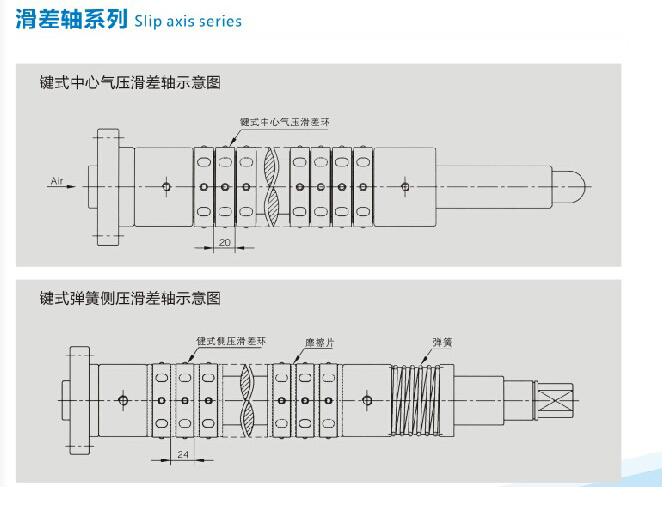

滑差轴总体上分为三大类产品,有中心气压滑差轴、侧压滑差轴、机械滑差轴。早期机械滑差轴使用的比较多,但是随着用户要求的提供,机械滑差轴已经无法满足到客户的需求,所以目前市场上越来越少看到机械滑差轴,取而代之的是中心气压滑差轴跟侧压滑差轴,尤其以中心气压滑差轴的使用更为广泛。目前市场上中心气压滑差轴主要有键式滑差轴,滚珠滑差轴等,它们的结构原理都是一样,在轴心上挖三条槽,然后安装气囊羊毛毡,这样安装滑差环就组装好一根滑差轴了。另外还有就是东伸滑差轴跟西村滑差轴,也是属于中心气压滑差轴。

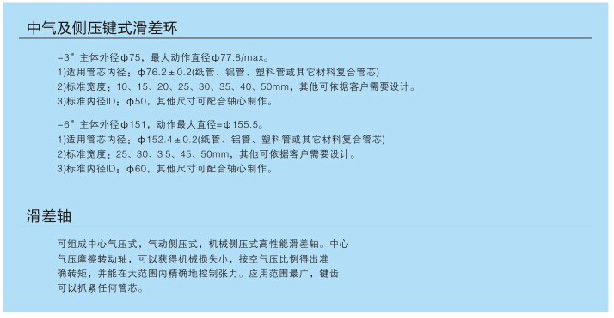

1.可组成中心气压式、气动侧压式、机械侧压式高性能滑差轴,分切卷料窄、承重量大、适应性强

2.带易装卸环的滑差轴。
3.大轴径=高强度+低偏差 轴钢性能卓越。
4.3寸主体外径75.5mm,轴心60mm,动作直径77.8mm,适用于纸管内径76.2mm,标准宽度25mm可依客户要求设计定做。
5.主要应用于胶黏带、保护膜、光学膜等分切宽度要求比较窄的产品上。


键式气胀轴


1.键式滑差轴以机械凸键来夹住管芯,本身是以气压方式给气,随着内部张力高低,进而推动每一扭力机组向外扩张,再依据充气压力大小,来设定每一扭力组之滑转扭力值,便于调节分条线上,每卷物料卷起时之张力,使每一个滑差环均能解决因物料厚薄及拉力不均所产生脱卷,松紧不一,端面不整齐的现象,使之能平均卷取。

2.可依客户需求,专业评估及设计制造,生产特殊规格品及特殊张力,特殊表面处理。
3.各种特殊环境(无尘、腐蚀性、高温环境下)皆可适用。
4.该滑差轴主体外径为75.5mm,轴心50mm,动作直径77.8mm,适用于纸管内径76.2mm,标准宽度为15mm,20mm,30mm,37mm,50mm。
5.该滑差轴属于中低张力,应用范围广,各种宽度都有,基本上可以满足到所有客户的需求。


1.中心气压滑差轴,气动锁紧,气动滑差。高精度,高性能,转矩准确,在大范围内精确地控制张力

2.适用于全自动装卸卷料的滑差轴,保证正反转时卷芯不移位,不松动。
3.3寸主体外径75.5mm,动作直径77.8mm,适用于纸管内径76.2mm,轴心50mm,标准宽度50mm.4.该滑差轴属于大张力滑差轴,主要应用于片材等厚度比较大的产品。


1.中心气压滑差轴,气动锁紧,气动滑差。高精度,高性能,转矩准确,在大范围内精确地控制张力。

2.适用于全自动装卸卷料的滑差轴,保证正反转时卷芯不移位,不松动。
3.适合短轴使用,卷取金属箔,铜箔,铝箔时,更显现出其卓越性能。西村的特殊形式:还可实现极低的摩擦张力,应用于最薄(10U)pet薄膜,电子膜的分切。
4.该滑差轴主体外径为75.5mm,轴心45mm,动作直径为77.8mm,适用于标准纸管内径76.2mm,滑差环宽度有30mm,40mm,45mm。
5.西村滑差轴主要应用于锂电行业的隔膜、极片等对张力要求非常低的分切收卷。

6.西村滑差轴又分为单气路滑差轴跟双气路滑差轴两种,双气路滑差轴一路控制撑紧纸管,另外一路控制调节张力大小。

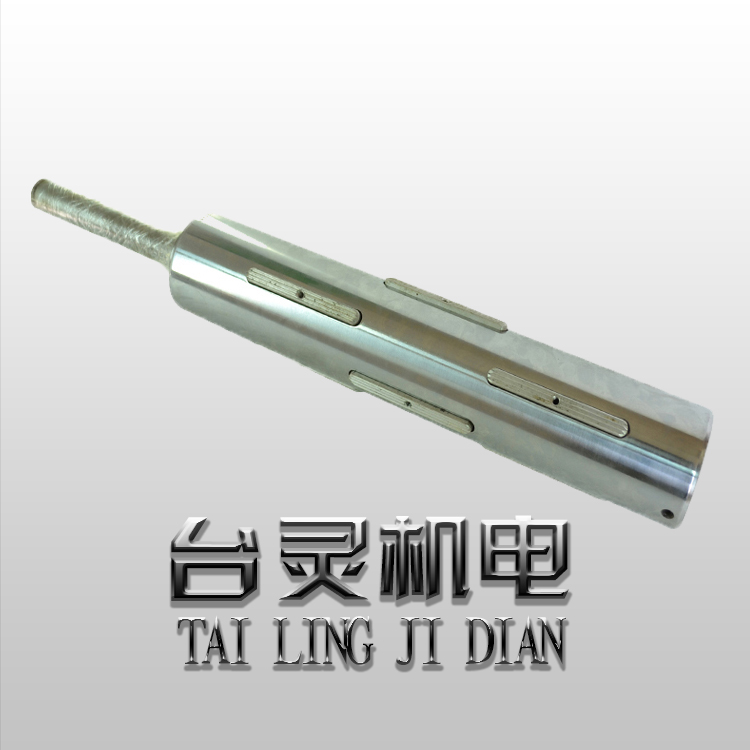

气胀轴的用途很广,凡有收卷、放卷、分切的的机器,都可适用气胀轴,甚至包括轻金属行业。如:气胀轴主要适用于印刷设备有:晒板机柔印机、凹板机、商标印刷机等等;其它机械有:涂布机、皮革机、定型 机、压花机分条机模切机复卷机纸筒机、制袋机贴合机覆膜机吹膜机发泡机淋膜机压纹机造纸机无纺布机验布机烫金机、电池设备等等相关机械配套之使用。



1、可按尺寸要求订做; 6、标注轴头上重要尺寸公差;
2、充气放气时间快至2秒内完成; 7、伸缩灵活、胀缩灵活;
311免费技术指导选型服务; 8、优质橡胶内胆与快速充排气气嘴;
4、需指明气胀轴类型; 9、密封效果好、使用寿命长;
5、指明外形尺寸、气嘴位置; 10、出具正式图纸、双方确认后方生产;

定制:滑差轴(滑差式气涨轴)
