气胀轴能牢固纸管的原理

台灵机电官网 人气:2161 发表时间:2020-04-30
气胀轴在操作过程中,充气轴将首先直接进入内部区域,充气轴的充气轮胎将逐渐变大,以使充气轴中的滑块径向移动以快速按压纸管的芯部,从而实现纸管的芯子在轴上牢固。根据设计,每个空气膨胀轴使用相同规格的纸芯一起工作。


对于当前使用的直径为φ50mm的充气轴,如果没有通风,其外径将小于约φ50mm的标称直径。对于铁芯,应选择公称直径为φ100mm的充气轴。为了能够使用相同尺寸和规格的充气轴来满足不同规格的芯子的要求,因此在复卷机中使用的充气轴的公称外径必须为φ50mm,并且实际的内径为纸管芯约φ100mm,必须使用一定的标准开口法兰。

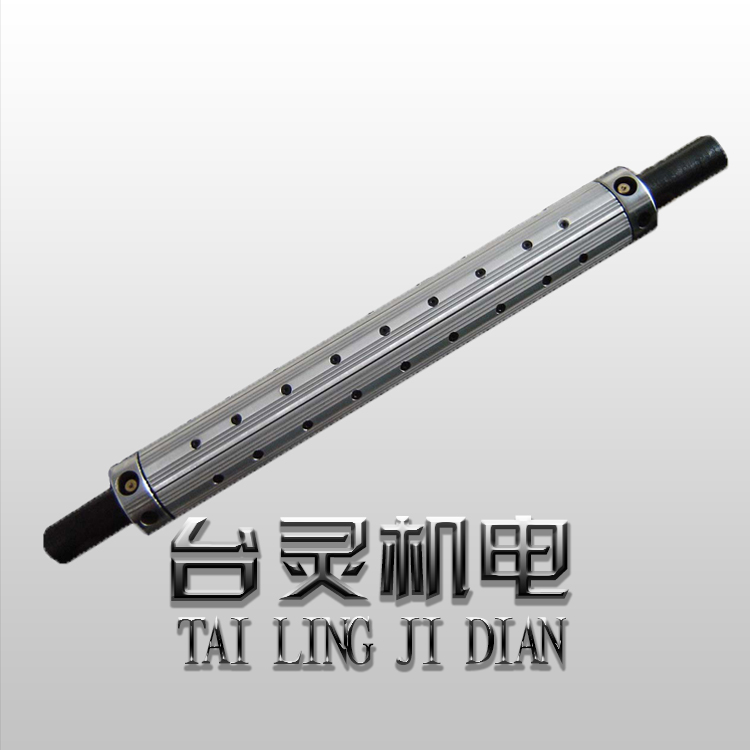

气胀轴
法兰必须是聚乙烯材料,这样它才能获得较小的重量以实现强大的弹性。法兰的张开角度约为5°,厚度取决于材料,不应低至50mm。


在生产过程中,必须在纸管芯的两端放置一块法兰,以便充气轴可以进入法兰的内孔部分。将压缩空气吹入气胀轴,以便充气轴中的滑块将沿径向缓慢向外移动,以抵抗并稳定法兰。法兰是由于滑块径向压力的新变化。开口将迅速增加,外径将逐渐增加,以便充气轴可与纸管芯紧密配合,最后将纸管芯牢固地固定在轴上。
