扭矩传感器的测量基本原理

台灵机电官网 人气:2791 发表时间:2019-04-17
扭矩测量基本原理扭矩传感器是以电阻应变计为转换元件的传感器。电阻应变计是基于金属电阻丝的电阻-应变效应。所谓电阻应变效应是指金属导体(电阻丝)的电阻值随变形(伸长或缩短)而发生改变的一种物理现象。在传感器的弹性体上粘贴有电阻应变计并组成惠斯通电桥。

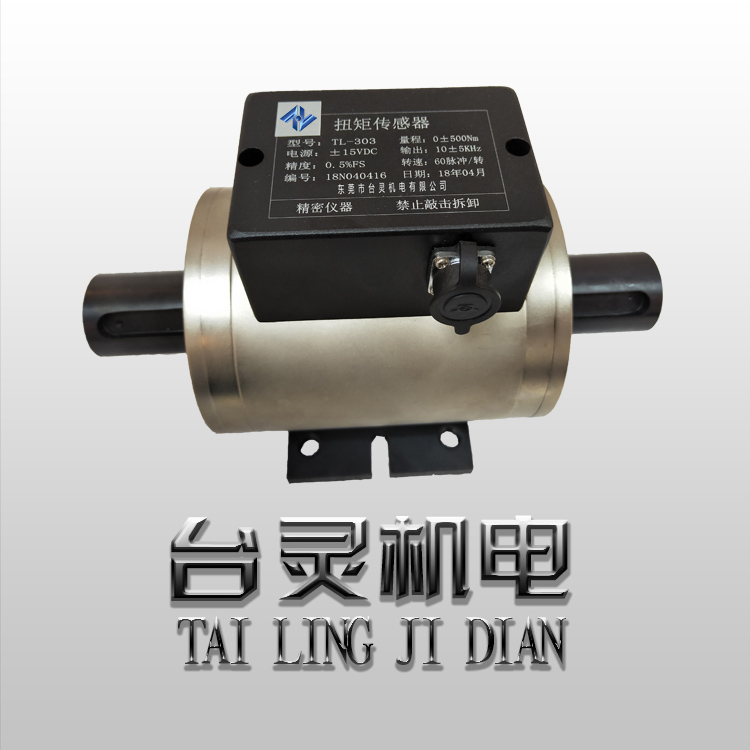

扭矩传感器


给电桥加上激励电压,在扭矩的作用下弹性体产生变形,应变计由此产生电阻变化,从而使电桥发生不平衡,电桥输出与扭矩呈线性关系的电压信号。扭矩传感器结合先进的现代化电子技术,采用供桥电源,输出信号的无接触耦合传输方式,解决了旋转状态下扭矩数值的采集。

扭矩传感器测试系统向微型化数字化、智能化、虚拟化和网络化方向发展;从单功能向多功能发展,包括自补偿、自修正、自适应、自诊断、远程设定、状态组合、信息存储和记忆;向着小型化、集成化方向发展。扭矩传感器的检测部分可以通过结构的合理设计和优化来实现小型化,IC部分可以整合尽可能多的半导体部件、电阻到一个单独的IC部件上,减少外部部件的数量;由静态测试向动态在线检测方向发展;

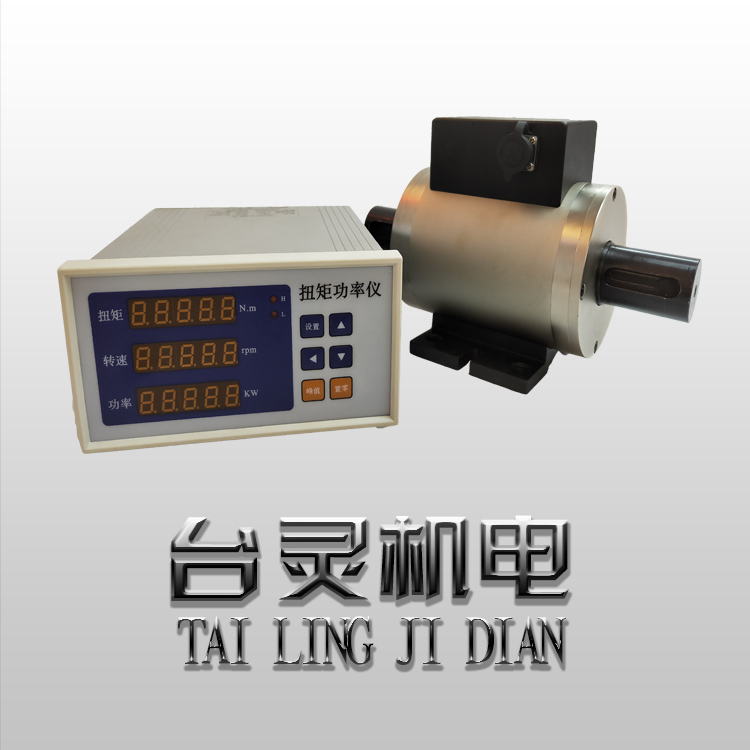

扭矩功率仪


扭矩传感器在应变传感器的基础上设计了两组旋转变压器,实现了能源及信号的非接触传递。并做到了扭矩信号的传递与是否旋转无关,与转速大小无关,与旋转方向无关。
