电磁断电制动器电磁功率原理

台灵机电官网 人气：1741 发表时间：2020-05-12 【小中大】
当前，在诸如机床和起重机械的机械传动系统中，电磁断电制动器制动通常是通过断开主机电源来进行的，但是由于惯性，失速速度很慢，并且在停止后基本上不具有制动功能。其中一些还使用主轴上的车轮制动器。尽管它们还可以提高设备的停止速度并可以在停止后制动，但是结构松散，不利于设备的紧凑设计和较高的成本。


电磁断电制动器的目的是克服现有技术的不足，提供一种结构简单紧凑，制动力大，调整方便的电磁断电制动器。

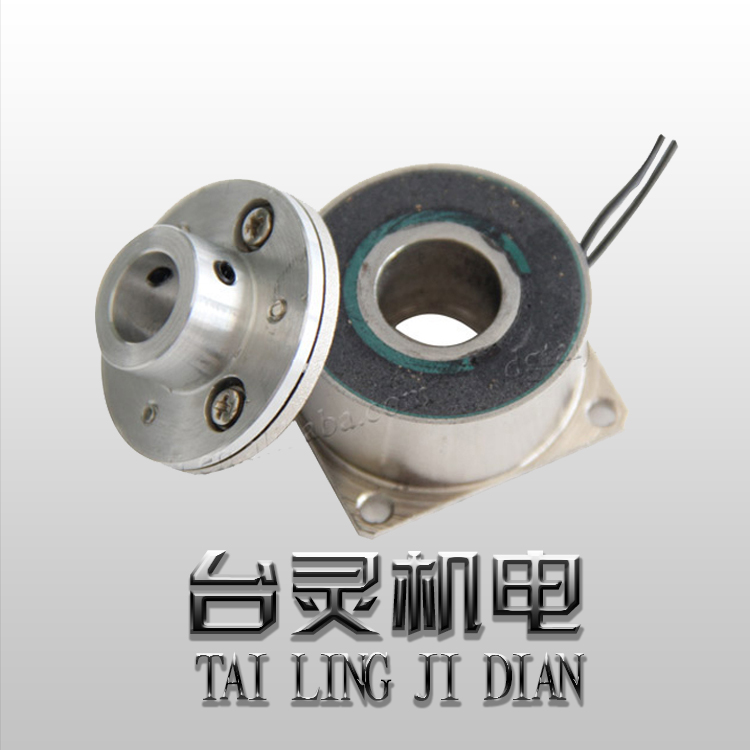

电磁断电制动器
电磁功率损耗制动器的目的是这样实现的：叉架的外极固定有一个斜率与衔铁的斜率匹配的磁环，叉架的外极伸出有一个可与之啮合的爪调节母头，调节母头和衔铁的外螺纹内，外摩擦板相互叠置，它们固定在叉架外极的爪之间，内耐磨板固定在齿轮套筒通过其内圆形成的渐开线齿。


与调整母头接触且衔铁接触的摩擦板是外部摩擦板。固定板用于固定叉架外极的爪以进行调节。调节内孔上均匀分布有调节孔。此设计的优点和正面效果是：


①结构简单，构思新颖；
②增加了磁环，以增加磁路面积并增加磁拉力；
③通过调节母体来调节气隙值非常方便。

断电制动器
当电磁线圈通电时，衔铁被磁轭吸引，压缩弹簧，内，外摩擦片彼此分离，此时制动器失灵。当线圈断电时，释放衔铁，并通过弹簧的作用压缩内，外摩擦片，依靠内，外摩擦片的摩擦达到制动的目的。
