电磁离合刹车组结构原理及应用范围

台灵机电官网 人气:256 发表时间:2019-05-13
电磁离合刹车器组由两个内轴承单片电磁离合器(外置)及一个单片电磁制动器(内置)组成。轴两端电磁离合器装置双/单皮带轮.同时也可将皮带轮替换成链轮等连接件。它是用弹簧座、销子、弹簧以摩擦片组成的,可轴向移动的装置,并取代目前广泛使用的电磁离合器中的花键套,进行轴向滑动的装置,使加工比较简单,安装维修也简便。弹簧座采用铝合金制作,减少了剩磁对离合效果的影响。在设计电磁离合器与制动器组合时,只需对销子进行剪切以及弯曲应力的校核计算就可。

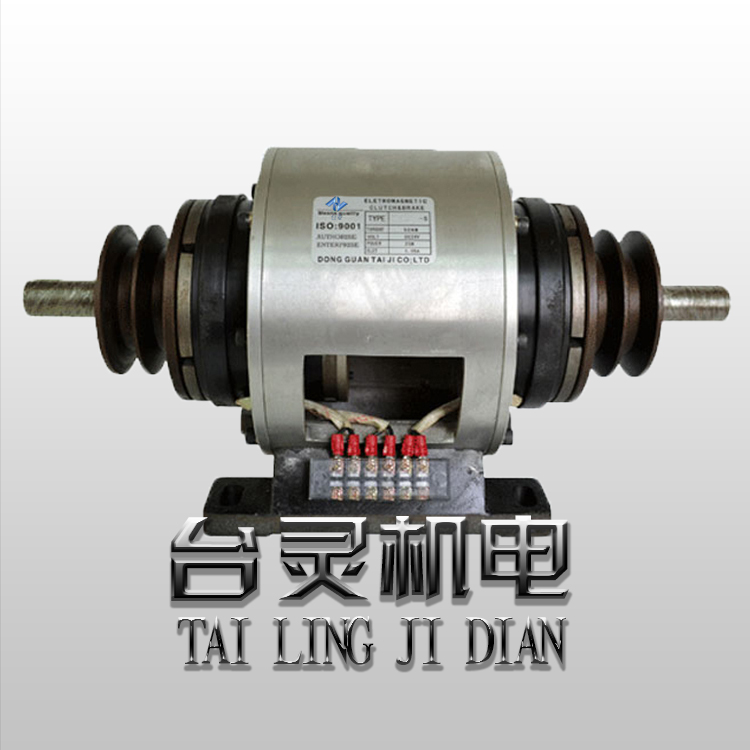

电磁离合刹车组


电磁离合刹车器组合体的结构原理:电磁离合器之转子被固定于入力轴上,其之电枢与电磁刹车器则在同轴而形成的出力轴,电磁离合器之轭与电磁刹车器装置于机架上。当电流通过电磁离合器时,出力轴即被带动当电磁离合器分离,当电磁刹车器有电流通过时,出力轴就会停止运转。电磁离合刹车组系列适用于机器的起动、停止、高频运转、寸动定位等。

内藏式电磁离合,刹车器组离合器。离合器位于发动机和变速箱之间的飞轮壳内,用螺钉将离合器总成固定在飞轮的后平面上,离合器的输出轴就是变速箱的输入轴。在工作过程中,可根据需要控制好离合器,使发动机与变速箱暂时分离和逐渐接合,以切断或传递发动机向变速器输入的动力。


电磁离合刹车组应用


电磁离合刹车组应用广泛,主要应用于包装、打包机械,纤维机械,金属加工机械,自动车床工作机械,电磁刹车器,输送、搬运机械,印刷、纸用机械,木工机械,事务机械,测量、绕线机械,食品机械以及其它非标机械等自动化设备。
