电磁离合制动组安装步骤详解：安全高效的解决方案

台灵机电官网 人气：771 发表时间：2025-08-18 【小中大】
电磁离合制动组安装步骤详解：安全高效的解决方案

     电磁离合制动组作为自动化设备的核心部件，广泛应用于包装机械、数控机床等工业领域。其安装质量直接影响设备运行稳定性和使用寿命。以下是安全高效的安装流程与关键要点。

一、安装前准备阶段
电磁离合制动组安装前需切断设备电源并泄压，准备专用校准工具包（含塞尺、力矩扳手）。核对部件型号与设备匹配性，确认安装面清洁无毛刺。技术人员需佩戴绝缘手套，并对轴端接触部位涂抹防锈油，防止运输储存过程中产生的氧化层影响安装精度。

二、基础组件对位安装
将电磁离合器与制动器的安装法兰面擦拭至Ra0.8表面粗糙度，采用加热装配法将组件套装在传动轴上，温度控制在80-120℃区间。使用千分表检测径向跳动量，控制在0.03mm以内。安装螺栓需按对角线顺序分3次逐步锁紧，最终扭矩值达到设备手册标准值的±5%容差范围。

三、气隙精准调整
拆解电磁部件防护罩，使用非磁性塞尺测量初始气隙。典型电磁离合制动组的标准工作间隙为0.2-0.5mm，需通过调整垫片实现轴向间隙均等。特别注意多摩擦片组件的阶梯式间隙补偿，单个摩擦面间隙差不得超过0.05mm。完成后手动盘车检验无卡滞现象。

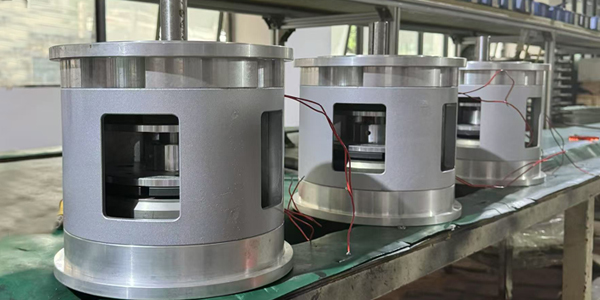

电磁离合制动组

四、电路系统连接

按照接线端子标识完成24V直流控制线路连接，推荐采用屏蔽双绞线并独立走线槽。接地电阻须≤4Ω，动力线与信号线间距保持200mm以上。初次通电时配合示波器检测线圈电流波动，额定电压下瞬态电流峰值不应超过标称值的120%。

安装完成后需进行空载磨合测试，先以20%额定扭矩运行30分钟，再阶梯式加载至满负荷。定期检查摩擦材料厚度，当磨损量超过原始值1/3时必须更换整套摩擦组件。专业规范的安装可使电磁离合制动组寿命延长40%，意外停机率降低65%。

遵循本方案操作，既能保障设备安全运行，又可实现电磁离合制动组的最佳工作效能，为工业生产线提供可靠的传动保障。
