张力控制系统有几部分组成？一篇文章告诉你答案！

台灵机电官网 人气：10 发表时间：2025-07-19 【小中大】

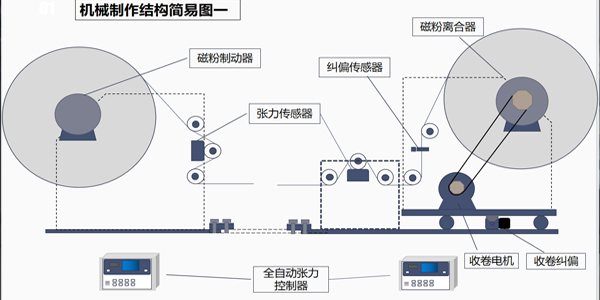

张力控制系统：精密生产的神经中枢

    在印刷机械收放卷、金属线材加工等精密生产领域，张力控制系统犹如精密机械的神经系统，通过实时调整材料张力保持生产工艺稳定性。这个由六大核心单元构成的精密体系，为现代工业的稳定生产提供了技术保障。

一、检测单元：系统的感知神经
张力检测单元通过压力传感器或超声波传感器实时获取材料张力数值。压力传感器通过压电原理将物理形变转化为电信号，测量精度可达±0.5%，适用于60-600N的中等张力范围。超声波传感器则采用多普勒效应进行非接触测量，特别适合薄膜、箔材等脆弱材料的检测。特殊工况下，张力摆杆机构通过机械位移传感器实现间接测量，在涂布生产线中表现出独特的适应性。

二、控制单元：智能决策中心
PLC控制器作为控制单元的核心，每毫秒对检测信号进行微分处理，通过PID算法动态调节输出参数。其中比例系数调节响应速度，积分系数消除稳态误差，微分系数预测趋势变化。在薄膜收卷控制中，随着卷径变化的锥度控制算法可使张力曲线平滑过渡，保证内外层张力一致性。DSP专用控制器在高速生产线中能实现200μs级的快速响应，处理频率是通用PLC的5倍。
张力控制系统
三、执行单元：精准动作机构
伺服电机通过动态扭矩调整实现精确力矩输出，在0-3000rpm范围内保持±0.03%的转速精度。矢量变频器驱动异步电机时，可通过模拟量输入实时调整输出频率，在钢带连续退火线上实现1N·m的扭矩控制精度。气动制动器在突发断电情况下能依靠储气罐维持15秒紧急制动，防止材料松弛。磁粉离合器则通过改变激磁电流实现0-100Nm无级调节，特别适合短距离张力控制场合。

    这套由检测、控制、执行机构构成的精密系统，通过与HMI人机界面、材料纠偏装置的协同配合，使现代生产线张力控制精度达到0.5%以内。在锂电池极片轧制生产线中，系统通过三级张力协调控制，实现500m/min高速生产下的纳米级厚度公差。随着工业4.0技术的发展，张力控制系统正向着智能预测控制方向进化，通过深度学习算法实现设备预防性维护，持续推动精密制造领域的技术革新。
