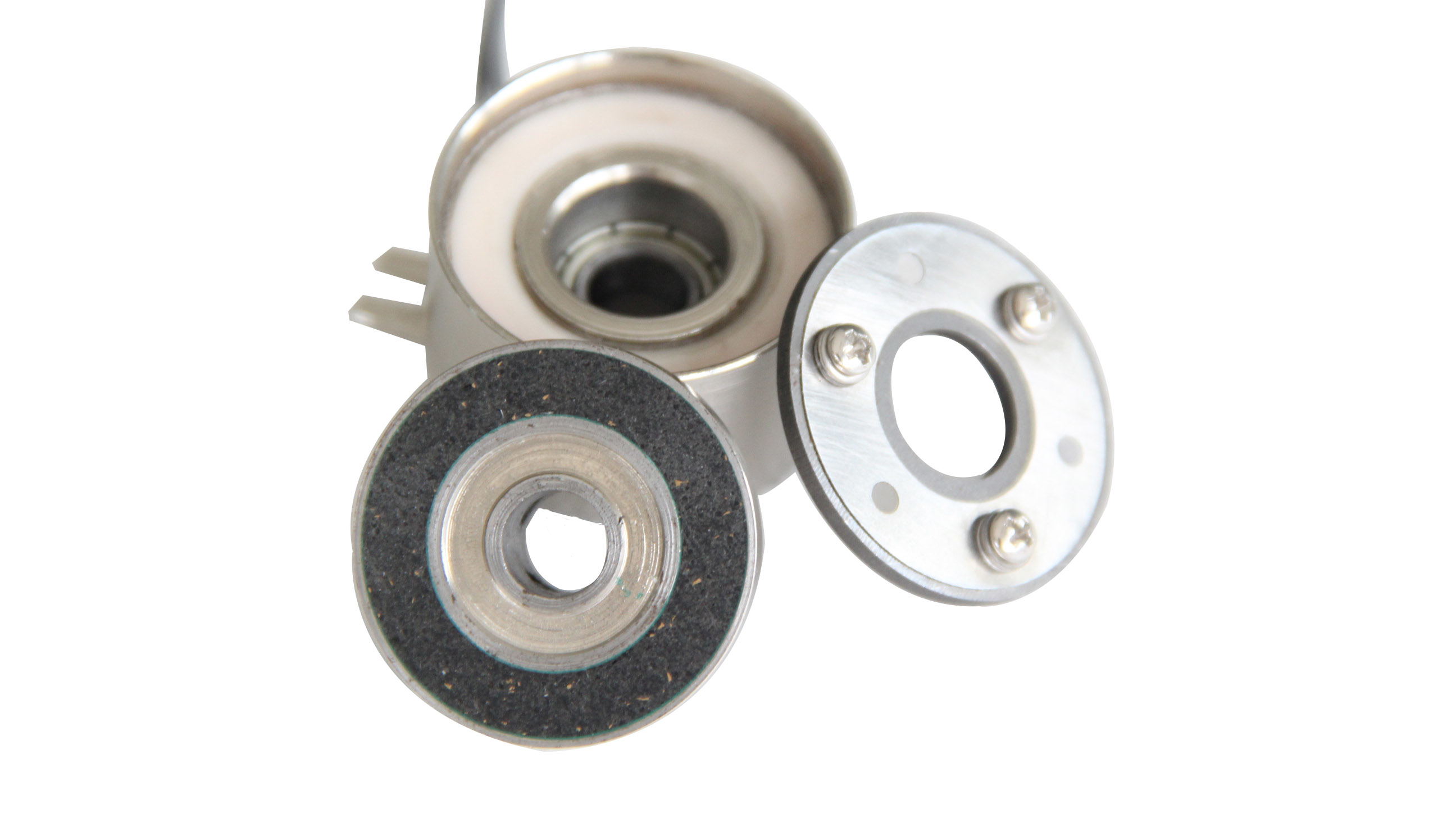

微型电磁离合器有固定线圈式和旋转线圈式两种。 前者电磁线圈固定在压气机壳体上不转动，后者电磁线圈与磁带卷轴连接转动。
1.固定线圈小型电磁离合器
电磁线圈安装在压缩机端盖上，不转动。转子通过轴承和卡簧固定在电磁线圈上，转子的外侧是磁带卷盘。电枢（离合器片）安装在压缩机曲轴的末端。 固定线圈电磁离合器主要由皮带轮、电磁线圈、压盘、轮毂组件组成。电磁线圈一端接地，另一端通过空调继电器连接电源。当空调开关打开时，空调继电器接通，压缩机电磁线圈通电，产生强磁场，使压缩机电磁离合器从动盘和自由转动的皮带轮 拉在一起，从而驱动压缩机轴旋转，制冷系统工作。当空调继电器断电时，电磁离合器线圈的电流被切断，磁场消失。这时，从动盘和皮带轮在弹簧作用下分离，使压缩机停止工作。
2.旋转线圈小型电磁离合器
旋转线圈小型电磁离合器的工作原理与固定线圈离合器相同，但螺线管位置不同。在旋转线圈结构中，电磁线圈是转子的一部分，与转子一起旋转，电流通过安装在压缩机上的电刷流入电磁线圈，建立磁场。磁场使衔铁与转子接触，由衔铁、转子和线圈组成的整个电磁离合器装置的转动带动压缩机转动。
这两种小型电磁离合器在衔铁和转子上都有若干个集流槽，以利于磁场的集聚，增加两者的吸引力。
