扭矩传感器是机械功率的精密测量仪器

台灵机电官网 人气:149 发表时间:2021-06-07
压力传感器的选用上主要依据:以被测介质的性质指标为准,以节约资金、便于安装和维护为参考。如果被测介质为高黏度、易结晶、强腐蚀的,必须选用隔离型变送器。在选型时要考虑被测流体介质对膜盒金属的腐蚀,一定要选好膜盒材质,否则使用后很短时间就会将外膜片腐蚀坏,法兰也会被腐蚀坏造成设备或人身事故,所以膜盒材质的选择非常关键。压力传感器的膜盒材质有普通不锈钢、304不锈钢、316/316L不锈钢、钽材质等。


扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器,测功机中应用的是动态扭矩传感器,主要有以下形式:电感式扭矩传感器:主要是采用了一种非接触的测量方式,寿命较长,可靠性高,不易受到磨损。其次是电位计式扭矩传感器:可以分为齿轮式,扭杆式,旋臂式。扭矩传感器的选择可以参考下ZLG致远的MPT电机测试系统有相关的搭案。
压力传感器

扭矩传感器是属于力学传感器范畴,一般都是电阻应变片式的,传感器都有一个指标成为灵敏度,单位是mv/V,还有一个指标是满量程,单位是Nm,例如一个扭矩传感器的灵敏度是2mv/V,满量程是100Nm。如果仪表的供桥桥压是10V,那么在传感器受到100Nm扭矩时,输出的电压是10V*2mV/V=20mV,相应的额10mV就是50Nm扭矩传感器的特点:


a.既可以测量静止扭矩,也可以测量旋转转矩;
b.既可以测量静态扭矩,也可以测量动态扭矩;
c.检测精度高,稳定性好;抗干扰性强;
d.体积小,重量轻,多种安装结构,易于安装使用;
e.不需反复调零即可连续测量正反转扭矩;
f.没有导电环等磨损件,可以高转速长时间运行;
g.测量弹性体强度大可承受100%的过载;
h.传感器输出高电平频率信号可直接送计算机处理;

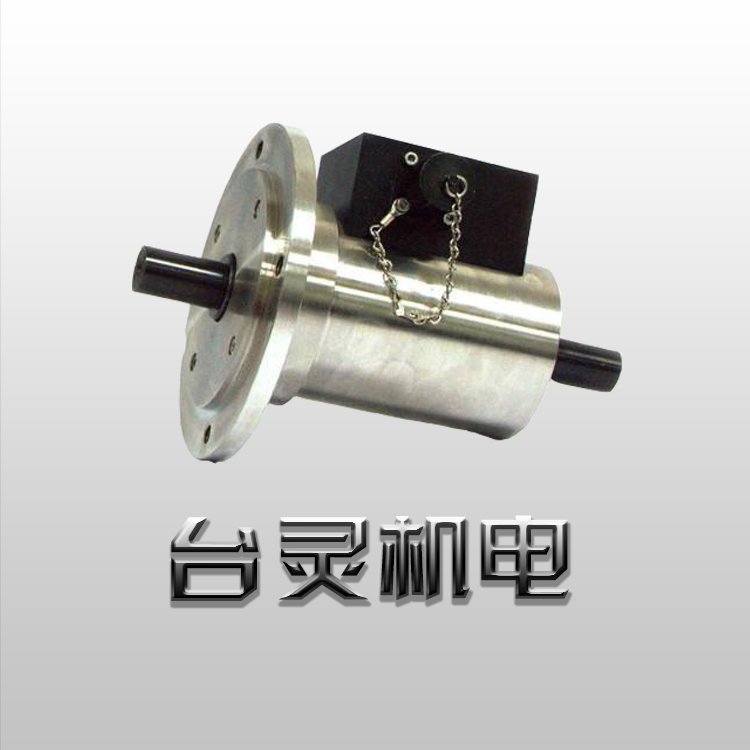

扭矩传感器
扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。利用扭轴把转矩转换成扭应力或扭转角,再转换成与转矩成一定关系的电信号的传感器。扭轴的形式有实心轴、空心轴、矩形轴等。按照作用原理不同,扭应力式转矩传感器可分为电阻应变式和压磁式两种;扭转角式转矩传感器可分为振弦式、光电式和相位差式三种。
